Specifiche
|
CAPACITĄ (Assorbimento PC)
400VA
|
|
INGRESSO
| Tensione
| 220V/230V/240V
±15%
|
| Frequenza
| 47Hz ~ 68Hz, 50Hz/60Hz Auto rilevamento
|
|
USCITA
| Tensione
| 220V/230V/240V
±5% in Modo Back Up
|
| Frequenza
| 50Hz
o 60Hz ±0,1Hz
|
| Forma d'Onda
| Onda Alternata Sinusoidale
|
TEMPO
DI SOSTENTAMENTO DI UN PC.
(Incluso monitor da 15" SVGA)
| Tipicamente 8 minuti
|
| TEMPO DI TRASFERIMENTO
| Tipicamente 4ms.
|
| BATTERIA
|
Litio,
senza manutenzione
|
| Tensione/Capacitą
| 6V 3.3Ah x 2pcs
|
| Tempo approssimativo di ricarica.
| ~ 8 ore al 90%
|
| INDICAZIONE TRAMITE LED E CICALINO
| Normale (in carica)
| LED VERDE, No Beep
|
| Back up / Tensione di ingresso anormale
| LED ROSSO lampeggiante, 2 Beep / 4 sec
|
| Auto spegnimento (Senza carico)
| LED ROSSO lampeggiante,1 Beep /4 sec. (Auto spegnimento in 30
sec)
|
| Livello batteria basso
| LED ROSSO lampeggiante, 4 Beep / sec
|
| Sostituzione batteria
| LED ROSSO lampeggiante, 8 Beep/ sec
|
| Sovraccarico/Guasto
| LED ROSSO lampeggiante, Beep continuo
|
| Frequenza di ingresso anormale
(Backup)
| LED Lampeggiante, No Beep
|
| TEMPERATURA DI FUNZIONAMENTO
| 0-40°C
|
| UMIDITA' RELATIVA
| 30-95% Senza Condensa
|
| DIMENSIONI (LxHxP)
| 242 x 144 x 40(mm)
|
| PESO (N.W./G.W. KG)
| 3/3.5 (kgs)
|
|
PORTA DI INTERFACCIA DEL COMPUTER
|
|
|
PIN 1
| Mancanza di alimentazione AC
|
|
PIN 4
| GND comune per i Pin2 e Pin5
|
|
PIN 5
| Livello della batteria dell'UPS basso
|
|
PIN 6
| Spegnimento dell'UPS
|
|
PIN 7
| GND del Pin6
|

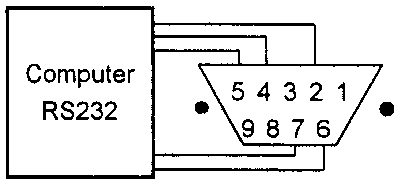

La porta di interfaccia del Computer č mostrata nello schema sotto come riferimento di uso.
Usare il Pin4 come comune dei Pin2 e Pin5, i Pin2 e Pin4 diventeranno chiusi da aperti quando manca il servizio, i Pin5 e Pin4 diventeranno chiusi da aperti quando il livello della batteria č basso.
L'UPS si spegnerą quando viene applicato, dalla RS232, un livello alto tra i Pin6 e Pin7 per almeno 3 secondi.
|

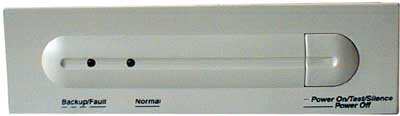

FUNZIONI DEL PULSANTE SUL PANNELLO FRONTALE
|
|
|
Premuto quando č nel modo normale
| Auto test
|
|
Premuto quando č nel modo backup
| Reset dell'allarme
|
|
Premuto per 4 secondi in tutti i modi
| Spegnimento manuale
|
INDICAZIONI
TRAMITE LED E CICALINO
|
LED verde, nessun allarme
| Alimentazione normale
|
|
LED rosso lampeggiante, beep lento, 2 beep/4 sec
| In fase di Backup
|
|
LED rosso lampeggiante, beep veloce, 4 beeps / sec
| batteria bassa o degradata
|
|
LED rosso lampeggiante, beep molto veloce, 8 beeps / sec
| Sostituire la batteria
|
|
LED rosso lampeggiante, un beep lento
| Sovraccarico
(fino a 180W ---- Allarme e auto spegnimento in 30 sec)
(fino a 230W ---- Auto spegnimento immediato)
|
|
LED rosso lampeggiante, un beep /4 sec
| Nessun carico (auto spegnimento dopo 30
sec)
|
Per resettare l'UPS premere il tasto per almeno 10
sec.
Per spegnere l'UPS premere il tasto e ripremerlo per riaccenderlo.
|
